技術參數
1．供電電源：220VAC(A),110VAC(B),24VAC(C) 50/60Hz
2．消耗功率：3W
3．觸點容量：5A/250VAC SPDT(單刀雙擲)
4．葉片轉速：逆時針1r.p.m.(轉/分)
5．力 矩：10kg·m (1.0N·m)
6．物料密度：≥0.4 g/cm3
7．工作溫度：-10~80℃(高溫可達300℃)
8．絕緣阻抗：≥100MΩ(500VDC)
9．介電強度：1500V 1min
工作原理
JH阻旋物位開關的工作原理是利用永磁電機帶動葉片旋轉，當被檢測
物料上升至葉片位置時，葉片轉動受阻，將該阻力傳至接線盒內的檢測裝
置，檢測裝置則向外輸出一個開關信號，并切斷電源使葉片停止轉動。
當料位下降時，葉片阻力消失，檢測裝置便依靠彈簧的拉力恢復到原始
狀態，針對不同的物料比重調整彈簧拉力，比重大時調整彈簧拉力到強，反之則調整至弱。
安裝注意事項
1．接線盒入線口須朝下，電纜固定螺母須鎖緊。
2．送電時應確認電源電壓與阻旋開關上標識的電壓相同。
3．被控制線路的負載須與阻旋開關的觸點容量相匹配。
4．阻旋開關應避免安裝于落料口下，以減少物料沖擊葉片及誤動作；
當無法避免時，可在葉片上方安裝防護板。
5．軸長可調整型阻旋開關在現場解體安裝時，鋼絲繩接頭與傳動軸聯接時，鎖緊螺母須涂上缺氧膠，然后再用扳手鎖緊。
6．安裝現場應不存在對鋁合金有腐蝕作用的有毒氣體。

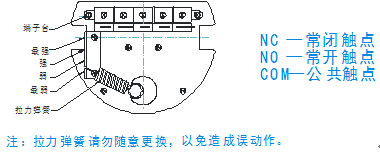

扭力調整
1．用戶可根據被測物料的比重大小進行扭力調整。當被測物比重大時，可將彈簧扭力調至強的位置，此時開關的靈敏度較差；當被測物料的比重較小時，可將拉力彈簧調至弱，此時開關的靈敏度較好。
2．具體方法 ：打開接線盒，將扭力彈簧靠近多孔一端拿出，根據需要插入對應的孔中（靠近端子臺的孔扭力強）。
※ 注：拉力彈簧請勿隨意更換，以免造成誤動作。
常見故障及排除
|
NO.
|
故 障 現 象
|
原 因 分 析
|
排 除 方 法
|
|
1
|
物料達到時，
葉片仍轉動
|
葉片尺寸與物料比重不符
|
重新確定葉片尺寸
|
|
2
|
葉片變形或
傳動軸變形彎曲
|
物料沖擊力太大
|
葉片上方增加防護板
或做其它防護措施
|
|
3
|
葉片不轉動
|
1．電源未接好
|
檢查線路將線接好
|
|
2．馬達燒壞
|
與本公司聯系更換馬達
|
日常維護
1．檢查傳動軸、葉片是否彎曲變形、損壞或松動。
2．檢查傳動軸與葉片之間的連接是否牢固。
3．定期清除葉片及傳動軸上的物料及雜物。
開箱及檢查
1．包裝應完好無損。
2．開箱時若發現本產品有損壞或零部件脫落松動，請及時通知本公司。
3．裝箱內容：
a) 產品 b) 說明書 c) 產品合格證
