緊湊型音叉式物位開關說明書
一、拆箱
小心的打開包裝箱并除去包裝箱內的填充物，仔細核對裝箱單上的每項條款，包括儀表型號、安裝附件、說明書等 ，若發現有缺貨，與裝箱單不符或破損現象，請立即與我公司聯系。
二、查看說明書
該說明書包括儀表的技術參數、安裝及調試規范，請仔細閱讀說明書中的每一項內容，如對說明書中的內容有不明白的地方，可以打電話或傳真的方式與我公司聯系。
二、產品簡介

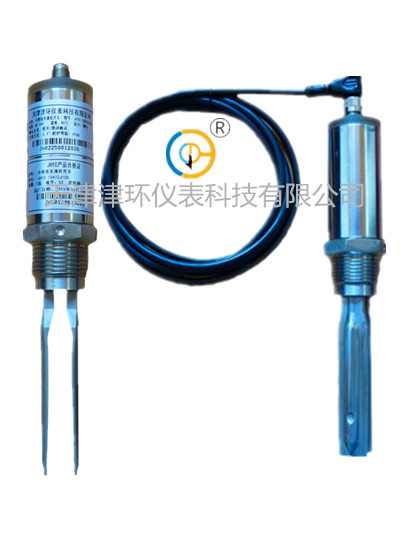

緊湊型音叉式物位開關是一種新型的物位開關。儀表由一個發訊叉體和放大器部分組成，在叉體根部壓緊兩組壓電晶體，一組作為驅動器，驅動叉體產生振動，另一組作為檢測器，用以將叉股轉換成電壓信號。當叉股受阻時，振動器振幅變小，振動頻率改變，繼電器輸出開關信號。從而實現物位限位測量。傳感器材質為316不銹鋼，可抗輕度腐蝕，用于限位控制器和高/低位報警。
四、產品特點
本產品配備指示狀態的LED顯示器，可以隨時從外殼上的窗口進行觀察。當設備“關閉”時，液晶顯示器將不斷地閃爍（每0.5秒閃爍一次），并且當設備“打開”時，液晶顯示與目標接觸，只有磁鐵一直不移開，設備的輸出將會改變狀態。
五、技術參數
● 供電：24VDC ● 介質密度：>0.6g/cm3
● 延 時：1～60s（可選） ● 輸出方式：繼電器（常開或常閉輸出）/PNP三線制輸出
● 電氣接頭：DIN43650赫斯曼接頭 ● 環境溫度：-20℃～70℃
● 叉體長度：44mm ● 介質溫度：-40℃～80℃
● 工作壓力：小于2MPa ● 過程連接： NPT 3/4”螺紋安裝（其他可選）
六、安裝要求
音叉限位開關通常采用側裝（在倉壁側面安裝）方式安裝與倉體側壁對料位高度進行上下限位置的檢測；當倉體不便側面開孔時可采用頂裝（在倉的頂部安裝）方式安裝，位置應選擇能避開進料時物料沖擊的位置；亦可安裝與管道上防止泵的無料運行。
七、注意事項
a. 安裝傳感器時，將其插入罐體，用扳手卡住傳感器螺紋上部的六方形擰緊即可，注意不要用手?jǐn)Q動殼體，因?yàn)樵跀Q緊的過程中會造成殼體與探桿間發生轉動。在出廠時殼體內部的電子單元與傳感器的連接電纜已接好，用力擰殼會使內部的連接電纜拉斷。
b. 安裝施工時注意叉體不要受到強烈沖擊，以免損壞壓電晶體。
c. 儀表傳感器應盡量避開物料的沖擊，水平安裝時，叉體的兩個平行叉
板應取與地面垂直方式（此時叉體方向標記沖上或者沖下），以保證物料能容易地從叉板之間流出。
八、產品調試及接線
a．緊湊型音叉物位開關為智能型免調試產品，通電后3-5秒繼電器開始工作，LED燈開始閃爍，繼電器閉合。當叉體碰到物料時，LED燈停止閃爍此時繼電器斷開。如LED燈不能閃爍或手碰叉體時不能停止閃爍，應咨詢廠家。
b．產品尺寸圖
c．產品接線圖
繼電器接線方式： PNP接線圖：
